msp432快速入门系列(一)

老话说:授人以鱼不如授人以渔,这里我会讲一下自己如何快速入门一款单片机,便于回看,在2020年省赛我被430折磨,故今年提前准备。主要是记录自己的方法,仅仅代表个人观点。

(1)需要的资料整理

先看一下大概需要的资料 ,我手里是TI的msp432p401r 小火箭板(红色),对于先入门一款单片机,可以先想一下我们需要的资料:
(1)usermanual,各种外设的使用在这里;
(2)datasheet,主要看一下电气特性以及引脚复用
(3)相应的sdk,TI官方应该有,最好SDK里边有例子程序,那么可以直接用了,当然重新整理下也不错。
(4)板子的原理图,其他就不太需要了,
那么我们按照需要挨个找链接下载。

(2)TI官网下载资料

去TI下载东西还会询问你需求是不是用在国防还是民用,格调一下上来了,下附各部分资料链接:

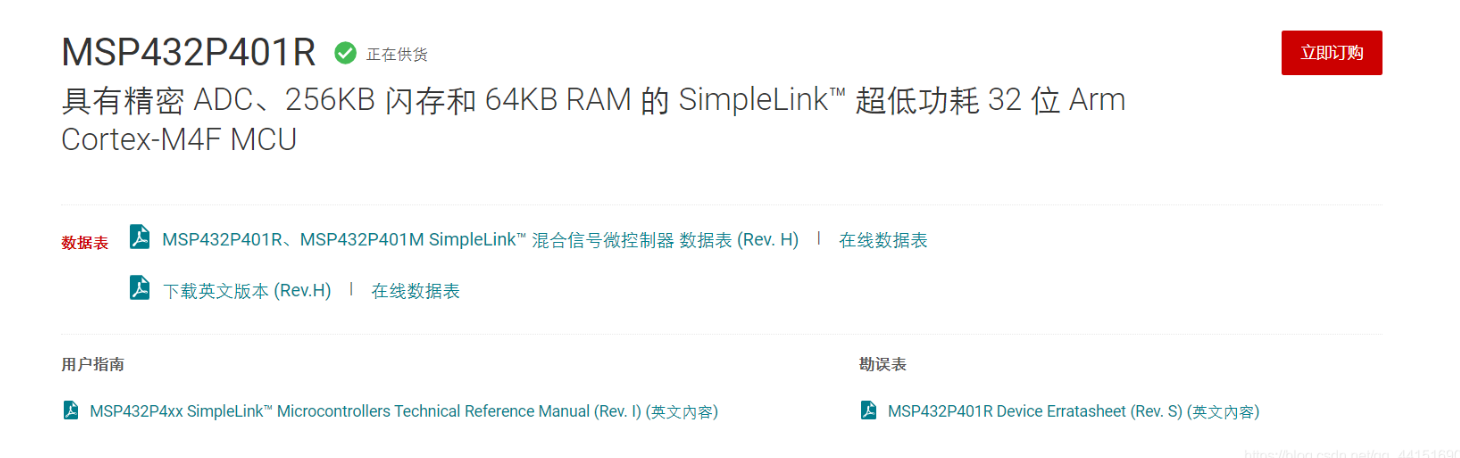

(1)datasheet和usermanual在一起 https://www.ti.com.cn/product/cn/MSP432P401R?keyMatch=MSP432P401R%20LAUNCHPAD
null
数据表是datasheet,用户指南是usermanual;
(2)原理图和SDK
http://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/MSP-EXP432P401R/latest/index_FDS.html

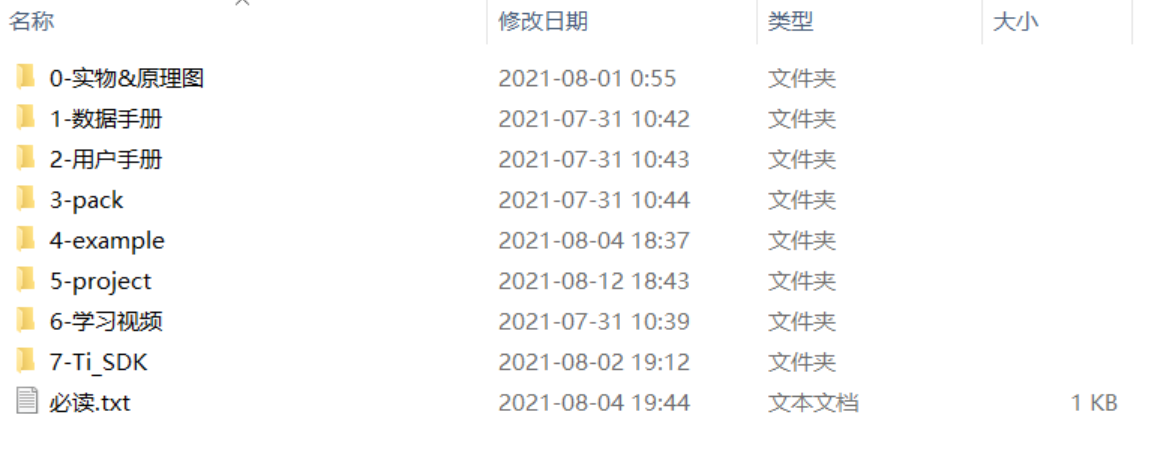

在这里可以下板子的原理图以及SDK,SDK用最新版本的就行,然后原理图下完大概整理下自己的资料,比如我这样:
null
然后注意的是SDK是一个程序需要安装,跟freertos的安装流程差不多,选择好路径后就直接一路确定就行。

(3)编译环境搭建

我使用的是keil5(mdk5)进行开发,用习惯了比较顺手,调试起来也方便,keil5需要的pack包在TI官网下载,CCS用不习惯,以后的程序也会基于keil来写。附pack包下载链接,在最下边能找到:
http://software-dl.ti.com/msp430/msp430_public_sw/mcu/msp430/msp432cmsis/latest/index_FDS.html
至于下载器,板子上带了一个既可以当cmsis dap的下载器,同时可以充当xds下载器的电路,在keil上直接选dap就行,简易快捷容易使用。
